DD521和DD301多功能电力监测仪表
一 、 产品概述
DD521和DD301多功能电力监测仪表是一款用于低压系统(0．4kV)的电力智能监控仪表，它集数据采集和控制功能于一身，具有相电压、分相电流、分相有功功率、分相无功功率、功率因数以及本相的有功电能的数据采集、显示，其符合电能表国家标准，同时具有多相开关量输入监测。
该系列产品应用在变配电自动化、负控系统、工业自动化、智能型开关柜、楼宇自动化、能源管理系统及绿色建筑等领域。
二、产品特点
1. 配置特点
DD521和DD301多功能电力监测仪表从结构上分为显示与采集两个单元，1 个显示单元连接 1 至 3 个采集单元；每个采集单元可监测 3 路三相回路，即监测 9 路电流、有功功率、无功功率、功率因素、有功电度；显示单元带 9 路开关量输入。
2. 安全性高，可靠性好
DD521和DD301多功能电力监测仪表在设计过程中采用了多种抗干扰措施，能够在电力系统中稳定运行。
3 .体积小，安装方便
DD521和DD301多功能电力监测仪表显示单元外形尺寸符合 DIN96×96 标准，壳体深度为 78mm，采用自锁面板式安装机构，无需螺丝固定即可安装，拆装极为方便。
DD521和DD301多功能电力监测仪表采集单元外形尺寸 90×145；采用标准导轨式安装，且采集单元安装到位即可无需调试，其小巧的外形和简洁的安装方式使采集单元拆装非常方便。
4.显示直观、操作简便
DD521和DD301多功能电力监测仪表显示单元的专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据及设置参数，操作方式人性化设计，使操作者能在极短时间内熟练掌握阅读数据和参数设置等方法。

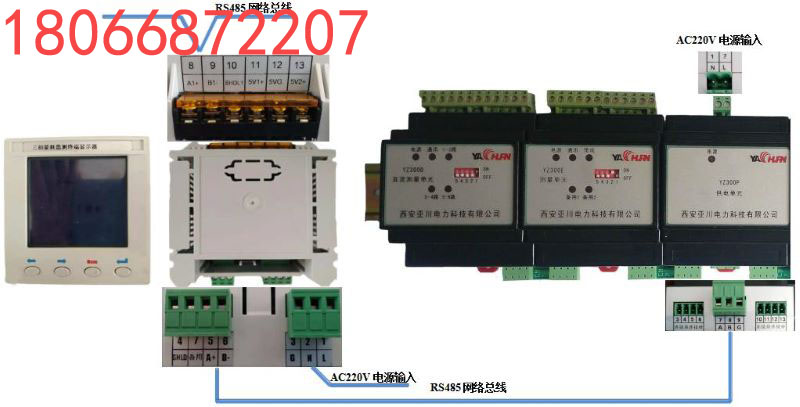

三、产品端子定义及接线方法
1.显示单元 端子定义 2.采集单元
四、产品外形尺寸及安装方法
1.产品外形尺寸
显示单元外形尺寸：9966mm ×9966mm × 72mm 开孔尺寸： 91mm × 91mm
采集单元外形尺寸：145mm ×9900mm × 73mm 安装方式：导轨式或底板式
2. 安装方式
2.1 采集单元采用面板式安装，固定在开关柜前面板。考虑到接线长度，一般需要后部有一定的空间(至少为 130mm×130mm×100mm)，以便于安装和接线。安装时，应先将采集单元两边的安装卡松开取下，将产品于面板前方推放入安装孔内，然后从后方沿装置的沟槽将安装卡安上并使之挤紧面板， 此时产品将牢固地固定在面板上。
2.2 采集单元采用背板式或导轨式安装，固定在开关柜背板上。安装时应先将开关柜背板安装标准 35mm 导轨，将采集单元卡入导轨即可。
五、能耗监测仪表型号
三相多功能能耗监测仪表DD521
三相多功能能耗监测仪表（2回路）DD502
三相多功能能耗监测仪表（4回路）DD504
三相多功能能耗监测仪表（5回路）DD505
三相多功能能耗监测仪表（6回路）DD506
三相单回路能耗监测仪表DD301 DD521三相多回路能耗监测仪表（4回路）
三相多回路能耗监测仪表（5回路）
三相多回路能耗监测仪表（6回路）
三相多回路能耗监测仪表（7回路）DD507 DD301M
电力能耗终端采集器DDJ01
电力能耗采集器 DDJ02
能耗采集器DDJ10
水、电能耗终端采集器DDJ04
