模拟量输入

输入通道

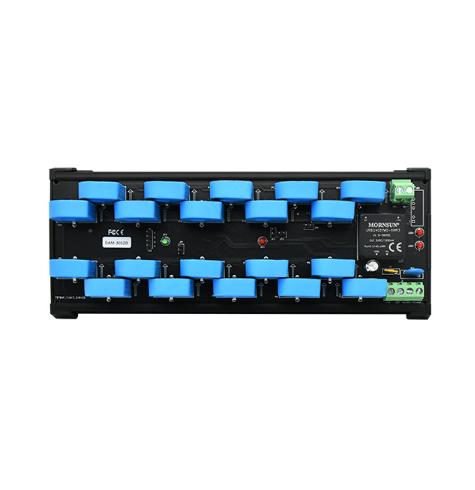

DAM-30520：20路电流输入，1路电压输入

DAM-30520I：20路电流输入

输入类型

交/直流电流、交/直流电压

电流量程

直流电流：-5～5A、0～5A、-5～0A、-10～10A、0～10A、-10～0A、-25～25A

交流电流：0～5A、0～10A、0～25A

（模块量程可定制。例：DAM-30520I DC-10A 量程为直流电流±10A。）

电压量程

直流电压：-10～10V、0～10V、-30～30V、0～30V、-50～50V、0～50V、

-100～100V、0～100V

交流电压：0～10V、0～35V、0～50V、0～100V

（模块量程可定制。例：DAM-30520 DC-10A/30V 量程为直流电流±10A，

直流电压±30V。）

精度等级

5A量程精度5‰，

10A量程及以上精度2%

采样周期注1

采集周期40ms~1000ms可选，默认每 400ms 采集1次

分辨率

ADC芯片的分辨率为24位，通信数据上传为16位

输入阻抗

电压量程10V为123.5kΩ/V

电压量程30V为321.5kΩ/V

电压量程35V为421.5kΩ/V

电压量程50V为601.5kΩ/V

电压量程100V为1099.5kΩ/V

电流通道0Ω

电流通道隔离电压

4000VAC

其他

通讯接口

RS485

数据通信速率注2

1200～115200bps，通过上位机软件进行选定设置

1200bit/s： 2HZ；

2400bit/s： 3HZ；
4800bit/s： 60HZ；
9600bit/s： 150HZ；
19200bit/s：300HZ；
38400bit/s：600HZ；
57600bit/s：1000HZ；
115200bit/s: 2000HZ；

电流穿孔孔径

8.5mm

看门狗

软件看门狗

供电电压

+18～36VDC

电源保护

电源反向保护

功耗

6W @ 24VDC

操作温度

10℃～＋50℃

存储温度

-40℃～＋80℃
