品牌:领先体育
阶宽:850mm
阶高:295mm
组宽:5030MM、5940MM、6858MM
起订:500座
供应:99999座
发货:60天内
立即购买

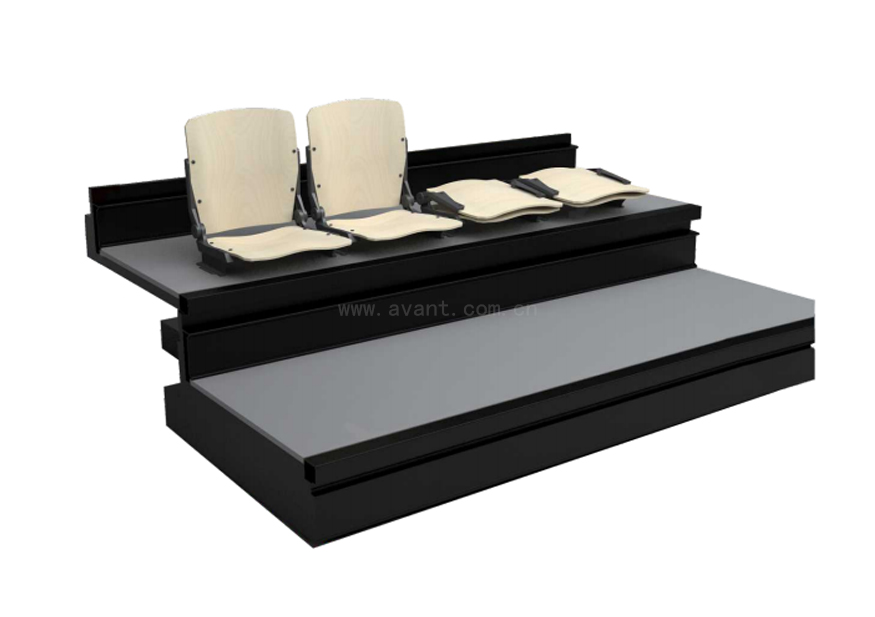

前置硬汉木质翻折A型活动看台1.产品概述
活动伸缩看台是一种多功能、可调节的可移动平台，用于提供额外的座位或观众区域。它通常用于大型专业竞赛级场馆及大、中、小院校体育场馆、剧场、影剧院、演播厅、多功能厅、展览厅等众多场地，以满足不同活动的需求。
2.产品功能
1）可以根据需要进行伸缩和调整高度。根据场地的大小和需求，从收合状态伸展提供更多的座位。
2）配备轮子或可移动支架，使其易于在不同区域之间移动。可以根据不同的活动需要进行灵活布局和重新配置。
3）配备稳定的支撑结构、扶手和防滑表面，以确保观众的安全。
4）可以用于各种活动，如体育比赛、音乐会、会议和表演等。可以根据不同的活动类型和空间需求进行定制。
5）提供舒适的座椅和足够的腿部空间，以确保观众在活动期间获得良好的体验。
3.产品工作原理
活动看台由不同高度的床架、动力系统和座椅组成一个阶梯状的结构，动力系统安装在第一排的床架内。当活动看台收合时，第一排由动力系统驱动收合，当第一排完全展开后，通过床架上的限位机构带动第二排，依此直到看台完全展开或收拢。
座椅的安装位置分为前置式和后置式，前置式安装在每阶床架的前面，后置式安装在每阶床架的后面；座椅的翻折方式分为脚踏式、手动、自动和电动。
翻起座椅供观众舒适地欣赏节目，收缩成匣子状时则占有用很少的空间，让出场地，可安排他用。
4.产品适用范围
适用于体育场馆如足球场、篮球馆、网球场等，演唱会场地，会议中心和展览厅，学校及大学体育馆、报告厅以及户外活动、庆典活动现场。要求地面的摩擦系数满足0.5-0.6；地面的承重应满足活动看台对地面承重的要求。
5.产品结构简述
活动看台由不同高度的床架、动力系统和座椅组成一个阶梯状的结构。
活动看台主要由主支撑、副支撑、排锁、踏板、前沿板（前承重梁）、背板（后承重梁）、安全护栏、驱动系统、电气控制系统、可选配的半步台阶和通道防滑条、可选配的挡帘布、可选配的座椅组成。
6.产品规格
7.产品结构详述
1）主支撑
主支撑呈“A”型的斜支撑状，主要由下部导轨、脚轮、立柱支撑及踏板支撑组成。
整个斜支撑呈倒“F”型，在看台发生动载荷或不均匀载荷时，其倾斜梯形支撑，抗摇摆负载能力强，保证了看台的稳固性和安全性，可有效防止意外的发生，使用更安全。
导轨采用2.5mm厚的热轧钢板；导轨上安装有脚轮，脚轮采用优质PU轮，轮径127mm，轮宽32mm，内层采用双滚珠轴承，外覆40mm厚度的高韧性耐磨聚氨酯层，单个脚轮的承载大于360千克；立柱支撑采用2.5mm厚的方型冷弯空心型钢；踏板支撑采用4.0mm热轧钢板折弯成的异形构件。
立柱支撑与下部导轨具有一定夹角成为稳定的斜支撑结构，看台在满足承载座椅本身的重量外还满足5000N/㎡的垂直承载。
2）副支撑
副支撑由上部导轨、撑板、导轮及顶轮组成。
上部导轨由2.0mm热轧钢带，经辊压机辊压一体成的异型“U”结构；撑板由2.5mm热轧钢板，经冲床、折弯机加工而成，而后与上部导轨经OTC自动焊接机器人焊接而成；副支撑上设置有外径31mm，轮辐19mm的高强度尼龙导向轮，安装于后排的包覆式上部导轨内；上部导轨上设计了外径31mm、轮辐36mm的高强度尼龙可调节顶轮。
副支撑为“L”型的异型结构，副支撑与前沿板、背板采用穿透式螺栓连接，形成了一个稳定的框架结构，当看台发生荷载时，冲击由副支撑传导至前沿板及背板上，充分完成了力的分解，使用更加安全。
3）看台限位装置（排锁）
排锁采用5mm热轧钢板经激光切割后再折弯处理的异型构件，与M8*15mm对锁螺丝公钉焊接成一个整体；
当看台展开时，整个平台沿导轨方向线性移动，运动至下导轨末端时排锁在重力作用下自然下落扣住“7”型块从而锁紧每组平台，以保证每组平台在使用时不致意外滑位造成不安全因素。当看台闭合时，排锁在下导轨的作用下抬起以保证每组平台能很好的回位。
4）踏板
踏板采用18毫米18mm桉木旋切耐水层压胶合板制作，强度可达到488KG/平方米，有不易变形、防虫防腐、防火等优点。
踏板表面贴了一层0.5mm高耐磨防火防滑PVC面层，表面平整，无起泡、起皱、起皮等现象，pvc表面特殊的纹路设计不仅使得整个踏板的外观更加美观，同时也增加了表面的摩擦；表面可另外覆设实木贴面、地毯、橡胶地板等材质，增加美感以及和内部装修的配合。
踏板与踏板之间采用2.0mm厚度铝合金的工字型连接件进行对接。每排踏板的左右两侧采用2.0mm厚度的U型铝合金材料防滑条封边处理，踏板运用穿透式螺栓与骨架进行连接。
5）前沿板（前承重梁）
前沿板采用2.0mm厚的热轧钢板一体辊压成型，为94mm*62mm的异形构件，不变型不扭曲无焊点；特殊横截面的结构设计，耐久性和承重强度高，垂直受力可达5000N/㎡。表面经喷砂处理后，进行静电喷粉，耐腐性极高。
前沿板通过上锁下托的特殊固定方式与主支撑框架紧密连接，行成稳固的支撑框架，当看台发生荷载时，紧密结合的框架结构可承受看台所承受的荷载及其他因素产生的受力。
6）背板（后承重梁）
看台背板采用2.0mm厚的热轧钢板，辊压一体成型的异型构造背板，不变型不扭曲无焊点，上部是一个倒钩设计，穿插进副支撑中，不会产生晃动，下部形成一个凹槽，把踏板的末端插进凹槽中托住，极大的加强了整体结构的稳定性。
背板竖直受力通过5KN/㎡的测试，相对普通型材，提高了结构的整体强度，表面处理工艺为喷砂处理后静电喷粉，保证背板的防腐防锈效果。
7）安全护栏
护栏通过护栏插座固定在看台的底部结构上，采用穿透式螺栓进行连接，护栏与护栏插座采用高强度螺栓进行固定；看台在收拢时，护栏可折叠于活动看台上，免拆装，当遇到特殊项目必须拆除看台才能收合时，只需要松开护栏插座上的螺丝即可轻松拆除护栏，操作简单方便，易于管理。
护栏满足3000N/M的水平拉力测试的要求，无损坏；护栏有效高度1100mm（前护栏因视线的要求有效高度可调整为800mm），内格栅之间的间隙小于100mm；护栏采用壁厚2.0mm冷弯方型钢和外径20mm钢管、壁厚1.2mm方管焊接而成，表面经喷砂处理后静电喷粉。
同时，根据现场情况可配置侧护栏、后护栏、前护栏等护栏系统。
8）驱动系统
活动看台采用电动驱动，电机采用通过3C认证的优质电机，额定电压380V、电流50Hz、功率0.55KW-0.75KW，用4mm厚无缝钢管制作而成的电机传动杆及高强度螺丝连接在两个驱动轮之间，电机可以直接带动驱动轮运转。
驱动采用领先前置式四轮链条驱动,驱动轮外径172mm、轮宽100mm，内采用优质球墨铸铁，有较高的强度、韧性和耐磨性，外面包覆15mm厚的耐磨聚氨酯，硬度达到邵氏90-93A。
9）电气控制系统
活动看台采用电气控制系统，系统由配电箱控制系统、自动停止开关、手柄开关、无线遥控（选配）及电线组成；电气系统的所有部件均通3C认证；电压380V，三相五线，电流10安培，50HZ ；
配电箱控制系统采用24V安全电压控制系统；活动看台的控制手柄、无线遥控和配电箱上都安装了急停开关；系统配置有过载保护功能，并配置了警示喇叭。
看台系统内装有最大展开与最小收拢时自动停止开关，另在看台与安装的墙体之间可设置红外线安全监控系统（选配）
看台有两种控制方式，标配有线线控手柄；可选配无线遥控。
10）半步台阶和通道防滑条（选配）
在每排床架上都设置一个高度为看台层高一半的半步台阶，台阶采用18mm桉木旋切耐水层压胶合板加工而成，上表面贴了一层0.5mm高耐磨防火防滑PVC面层，与踏板上的PVC相同，使得整个看台的协调、一致，踏步表面可选配地毯或木纹板，增加了整个看台的档次。
踏步前沿及两侧外漏的三个边安装了L型铝合金防滑条，防滑条厚度2.0mm，铝合金表面特殊的纹路设计，增加了摩擦，更好的防止摔跤和滑倒，防滑条端头切口处打磨处理，然后采用圆角塑胶护角将拐角处包裹。
在通道前沿处设有宽95mm、高20mm、厚度2mm的特制”L”型铝合金防滑条，内嵌宽18mm、厚度4.5mm的黄色pvc胶条，合金防滑条上表面有特殊设计的防滑处理，表面静电喷粉处理。
11）挡帘布（选配）
活动看台的两侧安装侧帘布，侧帘布采用灰色的0.25mm厚的PVC夹网布，具有较强的抗拉，抗撕裂，抗剥离等特点可以防止非工作人员进入看台的底部，增加了安全性的同时使整体更加美观；可根据客户实际需求，看台侧帘布可配置客户定制LOGO，既能提升整组看台的美感，又可进行广告宣传，看台功能多样化。
12）弹性首排（选配）
弹性首排在系统全部展开时，第一排可以自由回缩，更加适合各类团队比赛及观众使用的需要，演绎出诸如球员休息席、轮椅使用区或者是评分员专用区等多功能区域。
将第一排和动力部分分开，以人工方式操作第一排，使第一排可以据要求分成不同组块，每一组块均可独立收展，通过弹性锁锁定展开后位置。
13）座椅配置（前置硬汉木质翻折）
座板靠背：座板靠背采用12mm厚优质桉木板热压一体成型，表面贴皮处理，强度高，不变形。整体贴合设计，符合人体曲线，久坐不累。可全软包包覆，增加舒适度。
座椅连接件：采用精密铝合金压铸而成，独特加强筋设计，具有极强的机械性能，表面喷涂处理，耐腐蚀性能更强，压扣式安装，进一步保证座椅的安装强度与舒适度。
翻折机构：双边隐藏式扭簧翻折机构，防止夹手事故的发生，翻折过程无噪音，提高整个场馆的档次。
工厂预制组装：座椅部分在工厂预制组装，座椅部分通过流水线作业在工厂完全组装完毕，座椅到达现场后，只需通过两颗螺丝将座椅固定安装简单方便，节省安装成本。
座椅在看台的翻放方式：自动翻折。
产品尺寸：座宽440mm、座椅中心距457mm、背高410mm、展开椅深545mm、收合高度200mm。活动看台阶宽≥850mm。
8.看台表面处理
活动看台系统中的所有金属件均经过喷砂打磨后静电喷粉处理，粉末厚度≥90μm，金属件表面涂层的耐冲击性能、耐湿热性能、耐盐浴性能、耐盐雾性能均满足国际标准要求，且可提供权威机构相应检测报告。
9.紧固件
所有紧固件都按照设计要求（强度级别）采购优质物料，而且采用扭力扳手紧固到位。从而保证看台结构的整体性，稳定性。紧固件表面处理工艺为镀黑锌。
10.施工要求及维护
1）施工要求
施工前准备确保场地平整度、地面类型对应的安装方式以及甲方应满足的场地要求；图纸确认、看台安装位置确认、检查清点货物以及工具准备后根据安装流程进行安装。
2）维护
每过12个月需要对看台机械系统进行一次润滑。
体育馆伸缩看台至少每6个月应外观检查一遍。
每次重大赛事后应打扫层压板和镶嵌的踏板，或者在计划的防护性保养过程中至少每6个月清扫一次。
座椅至少每6个月应清洁一次座椅，或按使用的频度清理。
安全护栏系统：至少每6个月应清洁一次护栏系统，或按使用频度进行清理。
对所有器件表面推荐的清洁法是用中性碱料与温水的混合物，用海绵或软布擦洗。对难处理的锈蚀，可使用通常的家用清洁剂。
不要使用含漂白剂的强碱和强酸性化学物质或产品。
11.参考标准
1）《体育建筑设计手册》
2）QB/T 2601-2013?? 《体育场馆公共座椅》
3）GB 20286-2006 《公共场所阻燃制品及组件燃烧性能要求和标示》
4）JGJ 31-2003 《体育建筑设计规范》第4章：建筑设计通用规定
5）JGJ 57-2000 《剧场建筑设计规范》第5章：观众厅
6）GB 50009-2012?? 《建筑结构荷载规范》 第4章：民用建筑楼面均布活载荷
7）GB 50017-2003 《钢结构设计规范》第3章：基本设计规定
8）QB/T 2602-2013 《影剧院公共座椅》
9）CECS 330-2013?? 《钢结构焊接热处理技术规程》
10）GB/T 6892-2015??《一般工业用铝及铝合金挤压型材》
11）GB/T 3199-2007 《铝及铝合金加工产品 包装、标志、运输、贮存》
12）GB/T 18839.1-2002 《涂覆涂料前钢材表面处理 表面处理方法 总则》
13）GB/T 18839.2-2002 《涂覆涂料前钢材表面处理 表面处理方法 磨料喷射清理》
14）GB/T 18839.3-2002 《涂覆涂料前钢材表面处理 表面处理方法 手动和动力工具清理》
15）GB/T 19325.1-4 《热喷涂 热喷涂结构的质量要求》
16）GB 13912-2002 《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》
