型号

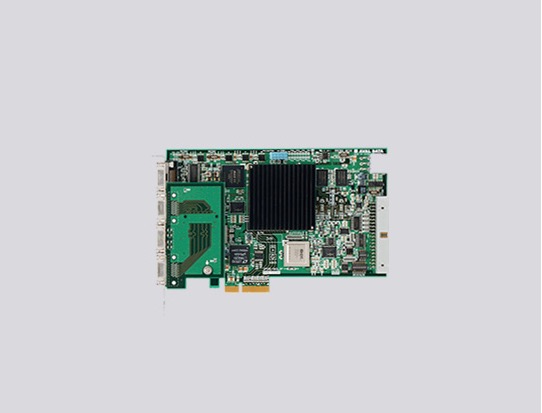

APX-3327-1-260

图形输入I / F

Camera link base / Medium / Full / Deca Configuration 1ch
SDR26 两个引脚连接器
采样时钟 85MHz (MAX)
对应Area, line 相机

Memory

DDR2-SDRAM 512MB
(MEGA-FIFO : 128MB, Work memory : 384MB)

FPGA

ALTERA EP2AGX260 (用户可以通过FPGA开发图像处理)

同步输出

像机控制信号: CC1 ~ CC4
通用输出: 2ch非同步TTL / Open collector (可以Strobe timing 输出)

同步输入

外部触发器: TTL / Open collector / 自动 RS-422
编码器: 差分信号 RS-422 (线路驱动器) A / B / Z 相, 1MHz (MAX)
通用输入: TTL / Open collector

事件

图像输入开始, DMA 结束 GPIN 等

系统 Bus

PCI Express 2.0 x4 (Gen2) 5.0GT / S

电源

+ 12V

使用环境

0 ℃ ~ 50 ℃, 湿度: 35 % ~ 85 % (无结露)

外形尺寸

167.65mm x 111.15mm 面板宽度 20mm (不包括突起部)

OS

Windows 10 / 7 各对应 32bit / 64bit, Linux

软件 (选项)

SDK : AcapLib2,  FPGA 处理 : AZP-FDK3327-01
