品牌:丽晶微电子
工作电压:2.4v-5.0v
工作电流:10UA
静态电流:3-5ua
起订:3000个
供应:1000000个
发货:3天内

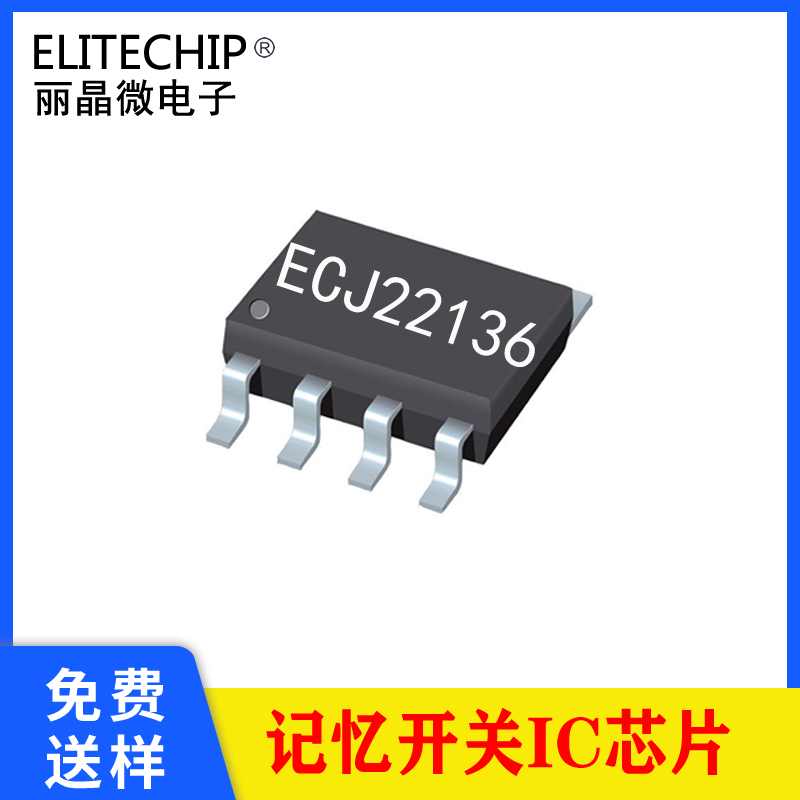

ECJ22136-2386 带断电记忆开关芯片
一．功能说明
一路输入控制两路电平信号输出，一路输出低电平，一路输出高电平。上电OUT1为高电平、OUT2为低电平，触发一下，两路输出同步工作OUT1输出低电平、OUT2输出高电平，再按一下关。开关功能。有断电记忆，记忆当前状态。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.0 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
10 |
|
uA |
VDD=3.0V |
|
静态电流 |
ISTB |
|
3 |
5 |
uA |
VDD=3.0V |
|
驱动电流低电平输出 |
IOL |
|
28 |
|
mA |
VDD=5.0V,VOL=0.5V |
|
驱动电流高电平输出 |
IOH |
|
15 |
|
mA |
VDD=5.0V,VOH=4.5V |
|
过VDD极限电流 |
IVDDmax |
|
50 |
|
mA |
|
|
过GND极限电流 |
IGNDmax |
|
50 |
|
mA |
|
|
工作温度 |
TA |
-40 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|
三．封装脚位图（SOP-8）
四．PIN引脚说明及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
KEY |
开关控制脚 |
|
3 |
NC |
悬空 |
|
4 |
RST |
外部上拉电阻 |
|
5 |
NC |
悬空 |
|
6 |
OUT2 |
上电低电平，触发高电平输出 |
|
7 |
OUT1 |
上电高电平，触发低电平输出 |
|
8 |
GND |
电源负 |
五．电路图参考
六．封装尺寸图（SOP-8）
七．版本说明
|
版本 |
日期 |
描述 |
|
ECJ22136-2386 |
2022/10/29 |
V01初版 |
