品牌:南京康尼
工件最大外径:500mm
工件最小根径:100mm
模数:1-16
起订:1台
发货:3天内
发送询价

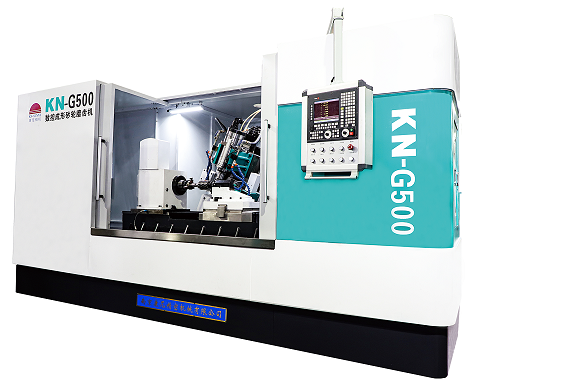

KN-G500数控成形砂轮磨齿机的磨削原理为：首先通过数控砂轮修整器按所需要磨削齿轮的齿形要求成形砂轮，再利用成形砂轮磨削齿轮。与传统磨削方式相比较具有：磨削效率高，齿形精度高，机床结构简单；调试、使用及维护方便等优点。适用于高精度齿轮的批量生产。
KN-G500数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。
技术参数：
工件最大外径：500mm
工件最小根径：100mm
分齿数：任意
模数：1-16
最大齿宽：1200mm
最大螺旋角：±45°
头、尾架顶尖距：1500mm
工件纵向移动轴最大行程：360mm
动力尾架最大行程：1200mm
工件纵向移动轴最大移动速度：1.2m/min
砂轮沿工件径向进刀轴最大行程1.2m/min
砂轮沿工件径向进刀轴最大行程：360mm
砂轮直径：φ80-300mm
砂轮厚度：≤60mm
砂轮中心孔：φ32/φ50/φ75mm
砂轮工作转速范围：2500-7000rpm
砂轮修整器沿砂轮轴向最大移动量：120mm
砂轮修整器沿砂轮轴向最大移动量：100mm
主轴锥孔：莫氏6号
磨具最大功率：20KW
机床外形尺寸：（不含邮箱）5400x3000x2850MM
