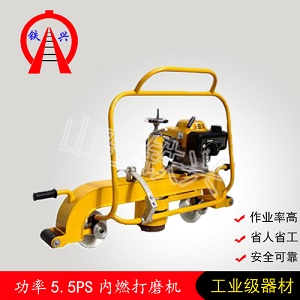

日照内燃多功能打磨机NM-III安全使用指南
知道钢轨打磨机吗?知道钢轨打磨机的运作原理吗?让我来告诉你吧。
--------------------------------------------------------------------------------
客户咨询：1 3 1 8 1 3 1 2 4 1 7
联 系 人：任 经 理
地 址：山 东 省 济 宁 市 任 城 区
办 公：0 5 3 7 - 2 2 5 5 8 0 0
400电话：400 691 2018
技术服务：1 3 1 8 1 3 1 2 4 1 7
--------------------------------------------------------------------------------
技术参数
1.功率：6.5马力(日本本田)
2.主轴转速：3200r/min
3.砂轮尺寸：∮200×∮32×25(mm)
4.垂直行程：0-250mm
5.横向行程：1600mm
6.旋转角度：0±45℃
7.整机质量：110kg
8.适应于43-75kg/m钢轨、平面、侧面、圆弧面、飞边和各种道岔的打磨。
结构及工作原理：
1 结构
1)NCM-4.0型内燃道岔打磨机由走行轮、打磨小车、汽油机、打磨头、
磨头摆动装置、磨头升降装置、走行轮七部分组成。
2)走行架用无缝钢管焊接，为矩形机架。有四个尼龙走行轮，轨距1435mm。
3)打磨小车是该机的主体，用4KW汽油机作动力，由皮带传动装置，打磨头、蜗轮蜗杆传动的磨头摆动装置、丝杠传动的升降装置及走行轮等组成，如图所示：
2 工作原理
打磨机旋转在道岔需打磨部位，可沿轨道走行，打磨小车在走行架上横向移动，可使打磨小车在道岔任何部位停留，并可转动手柄，通过丝杠调整磨头高度，找准磨头要打磨的部位，并用手移动打磨机走行架，一边移动一边进行打磨作业。
日照内燃多功能打磨机NM-III安全使用指南
因产品供应批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
