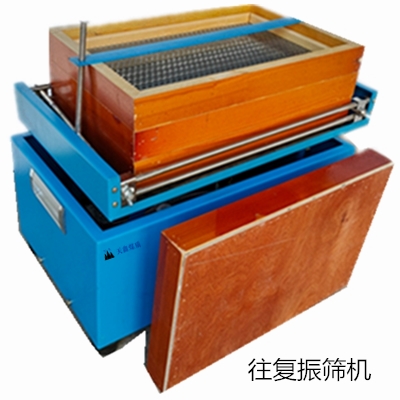

往复式振筛机

往复式自动振筛机适用于工业、地质、医疗、科研、教育等的化验单位。它具有结构紧凑、操作简单、使用方便、运转可靠等特点。装有定时器的电气控制使筛内试样得到准确的定时筛分，并可消除手工操作的人为误差。

振幅  40毫米   频率 240次/分

外形尺寸470×285×290毫米 机器量≈20kg

二、工作原理及结构特点

     往复式自动振筛机是由电动机带动皮带轮，皮带轮带

动偏心轴转动，由于偏心轴的转动使滑杆直接带动筛垂往复运动，使筛子进行筛分。

    往复式振筛机主要由电动机、主动皮带轮、从动皮带轮、偏心轴筛盘架、振动棍、平盘及电器系统组成。 三、电气系统

1、往复振动机采用220伏单相电机施动。

2、振筛机装有0—12分钟的定时器，在12分钟内以任选自动定时，12分钟外手动操作。

3、装有熔丝过流保护与负压（零压）保护，操作简单，维 修方便，使用安全。

SZH-4型往复式自动振筛机

1、接通电源，如需要定时（12分钟之内）振筛可将定时器调到所需要的位置并锁紧。

2、交规格为300×220mm的方形筛（根据需要可装一个或一组筛子）固定在筛架上，拧紧滑杆上的蝶形螺母，筛内装入待筛分的试样。

3、按下启动按钮，机器运转到所需要的筛分时间自动停机。超过12分钟手动停机。

4、卸下筛子，把各级筛子上的试样进行称重，得分筛结果。 五、振筛机的安装与维修

1、振筛机水平放置在试验台或地上。

2、安装时必需检查电源接线是否安全可靠，并具备安全地线。

3、使用后应切断电源并清理干净。
