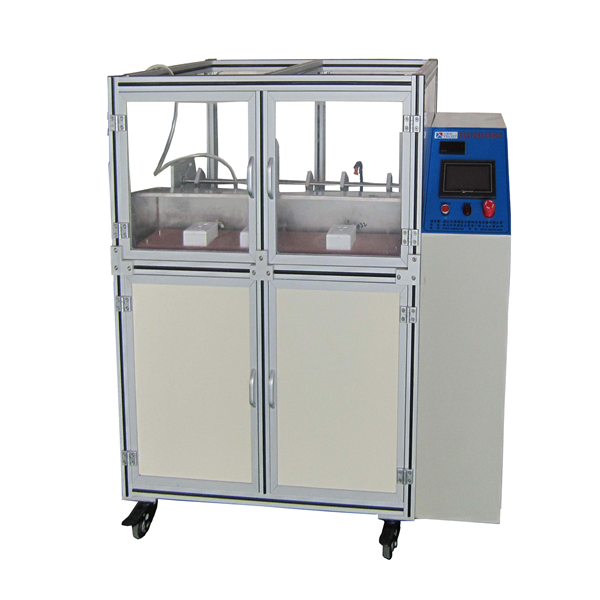

发热盘干烧淋水测试台

JAY-5189

主要用途

用于各种常规电水壶发热盘类的寿命测试

适用对象

常规电水壶发热盘（特殊形状规格具体再议）

工位数量

三工位

计数方式

触摸屏显示记数

具体功能

技术参数

基本功能

本设备具有电流自动检测功能：（启动开关——电流检测——1、合格则进入工作状态；2、不合格则停止测试并附有报警提示，在触摸屏上显示产品不通电提示。）

1、测试一（温控干烧）：将发热盘装夹好（夹具可调）——启动——对产品通电——温控器自动跳断（设定温控器最大、最小通电时间[上、下限] 参数，可判断温控器早跳或不跳）自动淋水（淋水时间可调）——自动下一个循环。

2、测试二（裸盘干烧）：将发热盘装夹好（夹具可调）——启动设置好参数——开始干烧（定时）——时间到加水冷却（加水时间可调）——循环干烧（各动作时间可调）——自动下一个循环；

3、测试三（裸盘淋水）：将发热盘装夹好（夹具可调）——启动——开始加热并一直对盘面淋水——达到设定时间停止（各动作时间可调）——自动下一个循环；

电控系统

采用PLC及触摸屏控制系统，运行稳定，维护简单方便。

触摸屏人机对话界面，操作软件菜单设计简单、操作方便；各项参数设置及各工位所有状态信息显示均在触摸屏显示器上完成；软件采用双层密码，避免非指定操作人员控制设备。

能在操作面板上显示产品电压。

自主设计寿命检测板，监控产品工作状态，有异常及故障时报警。

设备自动计数，可设定试验次数，到达设定次数报警提示并停机。

报警功能

设备具有故障报警、计数到报警等功能

安全防护

设备具有漏电保护、欠压保护等安全装置

效率/节拍

与产品实际工作时间有关，各控制动作时间可设定

主要配置

机架采用铝合金方管制作；

门板及箱烤漆；

主要接触水部位采用304不锈钢或铝合金制作；

采用亚德客电磁阀对产品加水实行控制

电源电压

控制电源 AC220V/50Hz

测试产品如非AC220V/50Hz市电，调压器由设备需方提供。

主体外观颜色以浅灰色为主，特殊颜色特殊定制

设备功率

控制系统不高于1.5Kw；产品另计
