品牌:厦门承益阀门有限公司
型号:FT14 FT14H
规格:DN15-25
介质:蒸汽
起订:1台
供应:200台
发货:1天内
发送询价

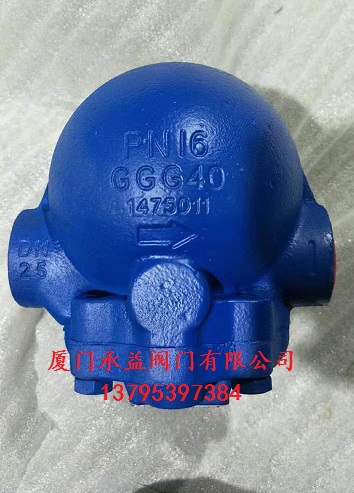

FT14H杠杆浮球式蒸汽疏水阀
FT14H杠杆浮球式蒸汽（空气）疏水阀工作原理：刚启动时，自动排空气装置处理开启状态，迅速排除系统中的不凝结气体。当蒸汽和热凝结水进入时，阀腔内温度随之升高，排空气装置自动关闭；此时浮球随水位的变化而自动升降，带动杠杆调节阀座孔的开度，连续排放凝结水。不凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭阀座孔。由于阀座孔在凝结水水位以下，形成水封，工作时达到无新鲜蒸汽泄漏。
性能/优点：
1、该阀能迅速及时地连续排放饱和凝结水，保证加热设备内不会有水积聚，从而获得最高加热效率。
2、阀芯、阀座密封面材质采用钴铬钨合金，耐磨损，耐腐蚀，经久耐用。
3、密封方式采用半圆球面结构，并经配研，密封性能卓越。
4、半圆球面密封，工作时无集中磨损，使用寿命长。
5、浮球带动杠杆自动调节排水阀座孔的开度，工作连续，蒸汽压力变化时不受影响，性能稳定。
6、Y系列元件能自动排除不凝结的冷、热气体，杜绝气锁现象，排除不凝结气体性能好。
7、排水阀座孔始终在凝结水水位以下，形成水封，工作时无新鲜蒸汽泄漏。
8、连续排放凝结水、水流平稳，在凝结水回收系统中使用效果尤佳。
用途：
用于蒸汽加热设备和凝结水回收系统及需要快速排出凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
性能参数/主要部件材料表：
|
公称压力
|
1.6-4.0MPa
|
最小过冷度
|
≤2℃
|
最高背压率
|
90%
|
|
公称通径
|
15～25mm
|
有负荷漏汽率
|
＜3%
|
工作压力范围
|
0.01-2.5-3.0MPa
|
|
壳体试验压力
|
2.4-6.0MPa
|
最高允许温度
|
250℃/420℃
|
最高工作温度
|
230℃-350℃
|
|
阀体、阀盖
|
QT450/WCB
|
浮球、杠杆
|
不锈钢
|
||
|
自动排空气装置
|
硬化铬钢/不锈钢
|
阀芯、阀座
|
钴铬钨合金/不锈钢
|
||
型号、规格、外形尺寸表（mm）、连续排冷凝水量：
|
FT14（螺纹连接）
|
|||||||||
|
口径
|
A
|
B
|
B1
|
C
|
D
|
E
拆卸距离
|
F
|
重量（kg）
|
排量kg/h
|
|
1/2〞
|
121
|
107
|
96
|
67
|
147
|
105
|
30
|
2.9
|
100-800
|
|
3/4〞
|
121
|
107
|
96
|
67
|
147
|
105
|
30
|
2.9
|
100-800
|
|
1〞
|
145
|
107
|
117
|
75
|
166
|
110
|
23
|
4.0
|
300-1200
|
|
FT14H（法兰连接）
|
|||||||||
|
口径
|
A
PN/ANSI
|
B
JIS/KS
|
B
|
C
|
D
|
E
|
F
|
G
拆卸距离
|
重量（kg）
|
|
DN15
|
150
|
150
|
107
|
101
|
147
|
47
|
26.5
|
115
|
4.5
|
|
DN20
|
150
|
150
|
107
|
101
|
147
|
47
|
26.5
|
115
|
5.0
|
|
DN25
|
160
|
170
|
117
|
70
|
166
|
10
|
21.0
|
120
|
6.5
|
