济南德玛电气有限公司专业生产安全滑触线有着18年的生产历史，从原料导生产都经过严格的层层把关，确保生产的滑触线符合国家ISO9001标准，其产品构造是什么样呢？

产品构造： H型滑触线由导轨、护套、 集电器、提挂架、铝接头、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

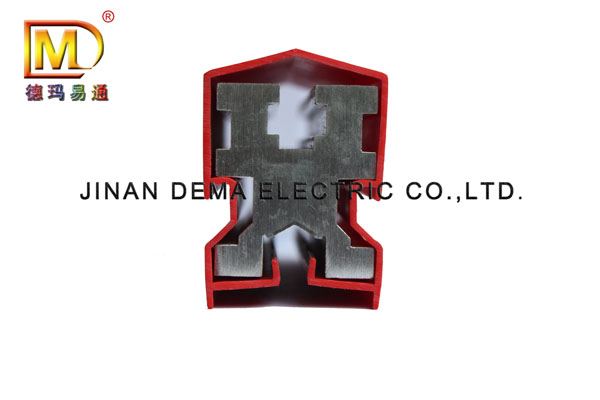

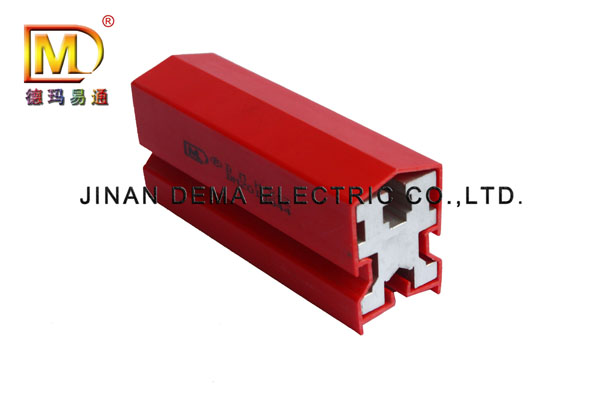

    1、 导轨及护套： 导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。导轨一般定尺为6米。 护套由有韧 、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

   2、 集电器： 集电器为支撑式结构，是向移动设备供电的主要部件。由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。施加适当的接触压力，沿导轨平稳滑动，向设备供电。设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

   3、铝接头（兼供电器）： 铝接头是***导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。兼做供电器用的防护套，端口可引入电源进线，与铝接头压板及螺栓紧固在一起。

   4、提挂架、固定器及端盖：提挂架是吊装、固定滑触线导轨的专用件。 固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导轨其向固定器两侧延伸。 端盖安装于导轨的两端起绝缘防护作用。提挂架及端盖均由工程塑料制成。

   5、膨胀段（热补偿装置： 膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。一般在车间长度超过200米时，每增加100米配置一组。

  6、检修段（隔离器）： 检修段由连接器压板及高强度绝缘材料加工制成，由工程塑料外壳做护套。根据用户需要选用，主要方便滑触线、移动设备等检修使用。

 该DMHX-2000A吊车滑触线可用于20/5T、32/5T、50/10T等行车，也可以应用室外环境
