OPGW和ADSS光缆的代表结构及参数:

OPGW的代表结构 ----0PGW须同时具备架空地线和光缆的一切功能和能，集机械、电气、传输的优势为一体。 OPGW主要由含光纤的缆芯(光单元)和绞合的金属单线(包括铝包钢线、镀锌钢线、铝合金线、硬铝线等)组成。光纤是利用纤芯和包层两种材料的折射率大小差异，使光能在光导纤维中传输，这在通信史上成为一次重大革命。光纤光缆质量轻、体积小，已被电力系统采用，在变电站与中心高度所之间传送调度电话、远动信号、继电保护、电视图像等信息。

ADSS光缆的代表结构及参数:

ADSS光缆对原有的杆塔是一种“添加物”。因此，ADSS光缆只能尽量去适应原有的杆塔线路条件，找到优的然而仍可能是经权衡后折中的解决方案。这些条件通常包括系统电压、相序、塔头形状、气象条件(如风、冰、愠度)、杆塔强度、弧垂、安全间距等。  ADSS光缆主要由缆芯、加强纺纶纱(或其他合适材料)和外护套组成。

1、额定抗拉强度—RTS  RTS是金具(尤其是耐张线夹)配置和安全系数计算控制的重要参数。

2、0允许抗拉强度—MAT 此张力下，应保证光纤无应变并无附加衰减。通常MAT约为RTS的40％左右。  MAT是弧垂一张力—跨距和安全系数计算控制的重要依据。

3、日平均运行张力--ELS  又称为年平均运行张力，是OPGW和ADSS在长期运行时受到的平均张力，对应于在无风无冰及年干均气温的气象条件下理论计算负载时受到的张力。ELS一般为(16~25)%RTS。

光缆余缆架是用来固定光缆架空线路中间接续或者终端接续是的固定夹具，每套余缆架的尺寸为700mm，也可以根据客户的需求定做加工，采用优良扁钢，表面处理为热镀锌，耐腐蚀、抗氧化，长时间不容易生锈，是国家标准产品！

余缆架安装施工要求：

（1）余缆架专用夹具固定在杆塔内侧的适当，余缆紧密缠绕在余缆架上面；

（2）余缆要按照自然弯曲盘入余缆架，将余缆固定在余缆架上面，固定点不少于4处；

（3）在合适的将余缆架固定好，余缆以外的引线用引下线夹固定好，不要产生风吹摆动的现象。

1、杆用余缆架由2套电力钢带抱箍固定在电线杆处；

2、塔用余缆架由2套直角夹板固定在铁塔角钢上面；

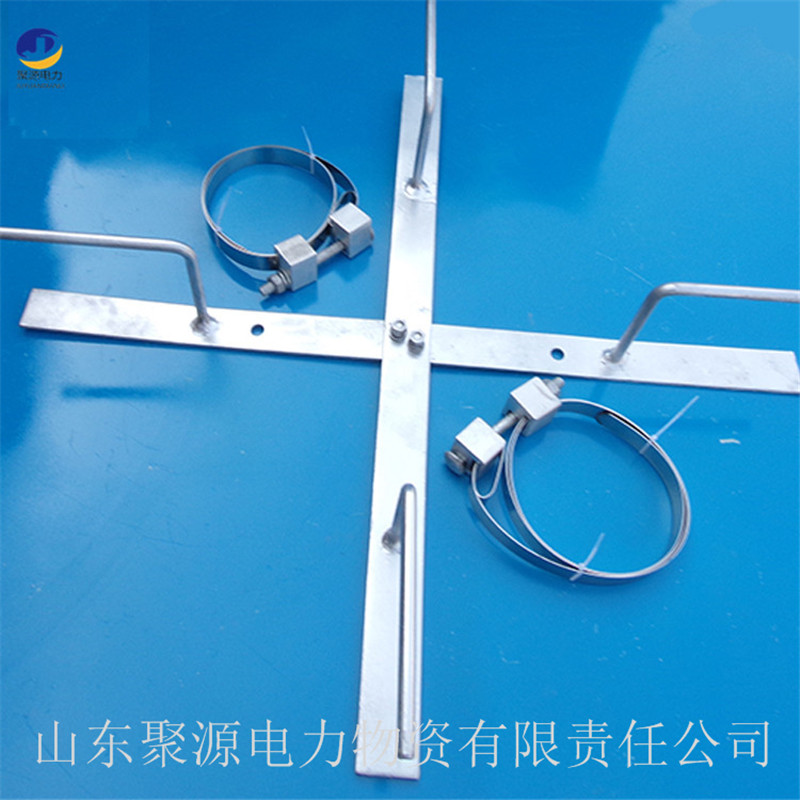

光缆余缆架又叫光缆预留架和光缆余缆架，是由两根十字形扁铁组成的，常规余缆架直径为700mm，也可以根据客户要求加工定做其他尺寸；余缆架材质选用高强度热镀锌扁钢精致而成，耐腐蚀、抗氧化，是通讯线路很好的选择，我们是厂家生产销售，质量保证，大量现货供应发货快，为您节约宝贵时间。

余缆架用途：光缆余缆架用于安放ADSS/OPGW光缆接续时的富余光缆，一般一个接头盒配一个余缆架。

余缆架特点：

1、产品经热浸镀锌防腐处理，具有良好的户外防腐蚀能。

2、可根据不同光缆的要求，设计保障盘放光缆小弯曲半径的产品。

3、方便杆塔安装，可防止盘缆松散、紊乱，安装牢固并能很好地保护光缆，避免光缆磨损。

余缆架订货须知：余缆架分杆用和塔用两种，如为杆用，则需要提供电线杆直径。
